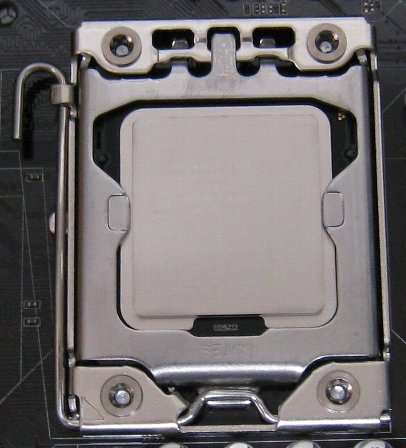

マザーボードにCPUを取付けます。



■注意その2



マザーボード側にCPUと接続するピンがあります。

CPUの取付け方向を間違えると壊れます。

細心の注意を払ってください。

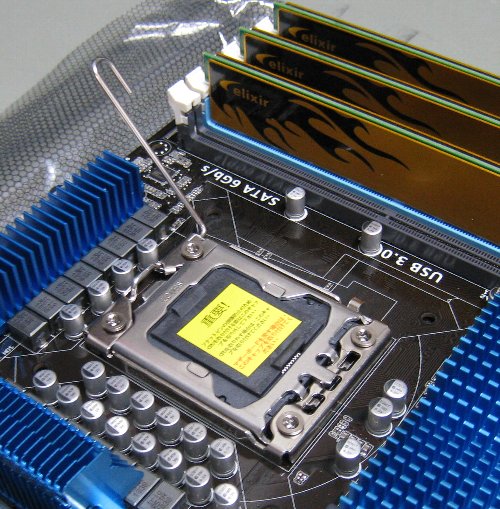

ロードレバーを持ち上げます。







ロードプレートを開きます。

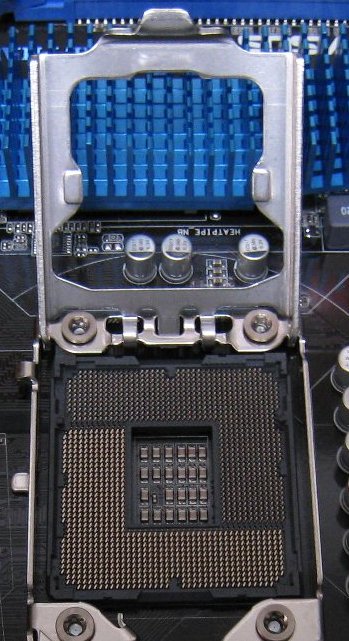

ソケットキャップを外します。

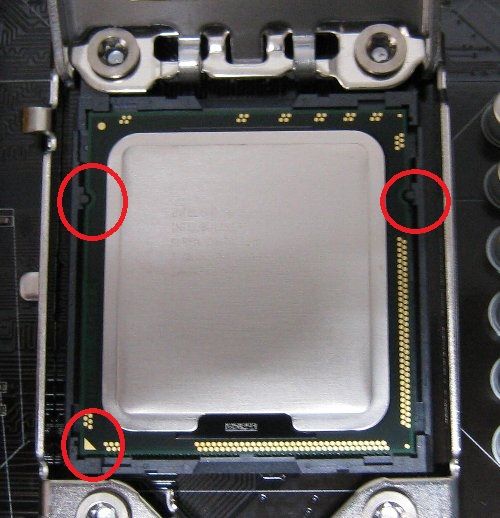

上の赤丸2つは、位置合わせキーです。

CPUノッチとあわせます。

下の赤丸は、金色の三角形マークです。

この状態を確認してロードレバーを下ろします。
